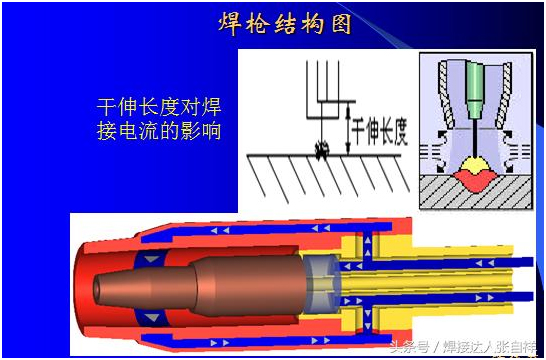

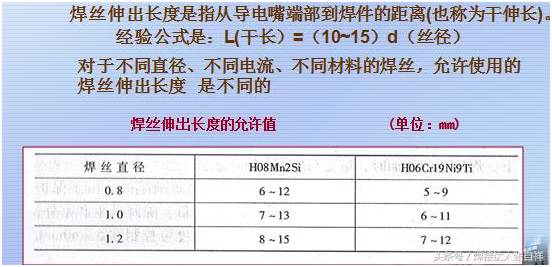

氣保焊的構造如上圖所示，在焊接過程中干伸長度的計算是從導電嘴到工件的距離，而不是從噴嘴到工件的距離，根據電流的大小，干伸長短也有不同的要求，如超出規范會影響焊接的穩定性和焊接質量。

不同材料的使用要求送絲輪的使用區別

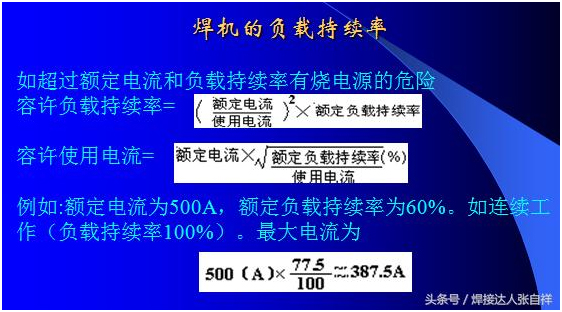

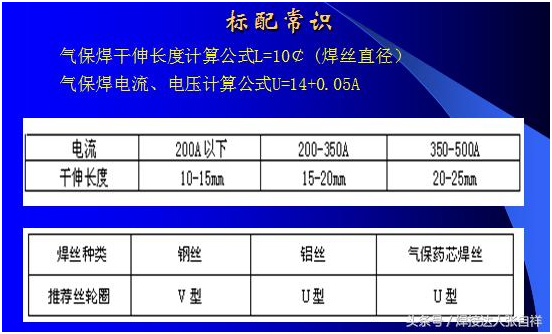

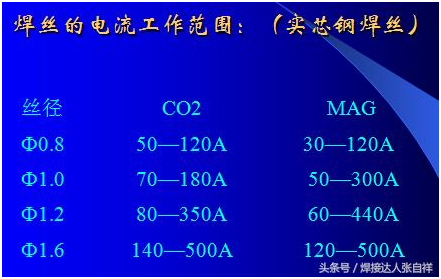

       除了以上干伸長度對焊接的要求以外，對于送絲輪的使用可以參照上圖，焊接碳鋼、不銹鋼等實心焊絲采用的送絲輪為V型，焊接鋁合金或藥芯焊絲等材質較軟的焊絲可采用U型輪，如果選擇錯誤，可能會出現送絲不暢，參數匹配有誤等問題，另外，對于焊絲來講，每一種焊絲都有其焊接范圍，比如，如果采用1.2Mm焊絲，要想焊接500A的電流，就是把調節電流放到最大500A，也只能出300多安的電流就是這個道理，要想焊到500A，只需要不絲徑加到1.6或更粗的焊絲即可。這也是防止焊機超負載使用的一個方法，比如采用60%占載率的氣保500焊機，如果長時間焊接，那么根據公式就只能得出380A以內可以長時間焊接，為了避免焊工誤操作，可以選用1.2mm絲徑就不會出現超負載應用了，具體公式算法及焊絲需用電流表如下：
